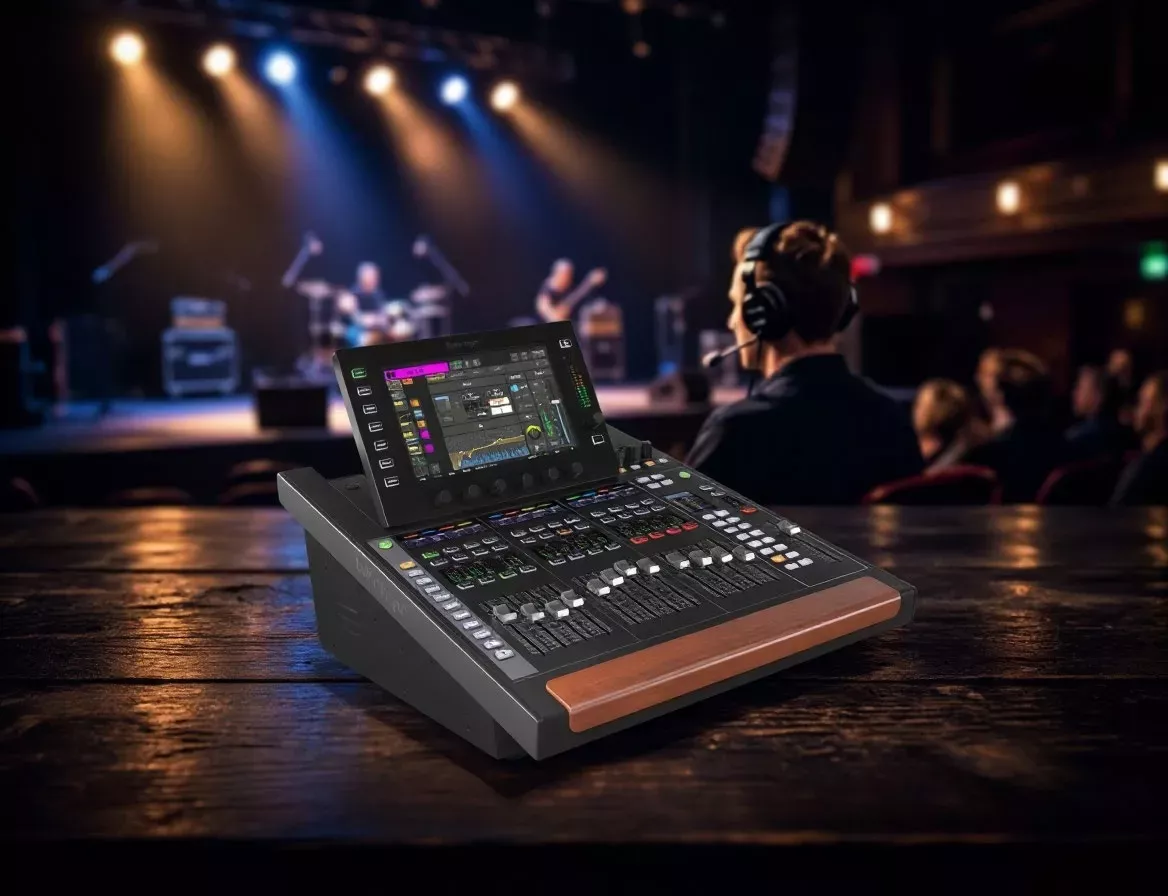

Слоты расширения в микшерном пульте Behringer Wing Compact
Микшерный пульт Behringer WING COMPACT - это не просто консоль с фиксированным набором входов и выходов. Архитектура платформы WING построена так, чтобы пользователь мог гибко адаптировать коммутацию под свои задачи. Ключевую роль в этой гибкости играют слоты расширения, которые позволяют добавлять новые сетевые протоколы, рекордеры и интерфейсы без замены самого пульта. В этой статье разберём все слоты WING COMPACT, совместимые карты и сценарии их применения.
Какие слоты есть в Behringer WING COMPACT
На задней панели WING COMPACT расположены несколько типов слотов и разъёмов, каждый из которых отвечает за свою задачу:
- Основной слот расширения (X-Card slot) - для установки сетевых карт Dante, Waves SoundGrid, MADI и SDI;
- Двойной слот для SD-карт - встроенный 64-дорожечный рекордер/плеер;
- USB Type A - для записи и воспроизведения до 4 каналов на флеш-накопитель;
- USB Type B - полноценный 48-канальный аудио/MIDI интерфейс для подключения к компьютеру;
- 3 порта AES50 SuperMAC - базовая сетевая коммутация без дополнительных карт.
Рассмотрим каждый из них подробнее.
Основной слот расширения: сердце сетевой гибкости
Основной слот на задней панели WING COMPACT предназначен для установки сменных карт расширения. По умолчанию в пульте может быть установлена базовая SDI-карта, но при необходимости её можно заменить на одну из специализированных. Важно: одновременно можно использовать только одну карту в этом слоте, поэтому выбор зависит от приоритетной задачи.
Физически слот представляет собой разъём на задней панели, закрытый металлической заглушкой. Установка карты не требует инструментов и занимает несколько минут - достаточно открутить два винта, вынуть заглушку или старую карту и вставить новую.
Карта WING-DANTE: 64 канала по Ethernet
WING-DANTE - самая востребованная карта расширения для инсталляционных задач. Она добавляет в пульт полноценный интерфейс Audinate Dante на 64 входа и 64 выхода через стандартный порт Ethernet.
Ключевые возможности:
- 64×64 аудиоканала 24 бит / 48 кГц (или 96 кГц в режиме 32×32);
- работа по обычной Ethernet-сети (CAT5e/CAT6);
- совместимость с любым Dante-оборудованием: микрофонами Shure MXA, процессорами Biamp, усилителями Powersoft, матрицами QSC;
- возможность работы в режиме резервирования (Primary + Secondary сеть);
- поддержка Dante Domain Manager для крупных инсталляций.
Где применяется: конференц-залы, театры, церкви, телестудии, спортивные арены - везде, где уже развёрнута Dante-инфраструктура или планируется её построить. Одна карта WING-DANTE заменяет десятки аналоговых линий и позволяет интегрировать пульт в существующую IP-сеть объекта.
Карта WING-WSG: интеграция с Waves SoundGrid
WING-WSG - карта для работы с экосистемой Waves SoundGrid. Она открывает доступ к серверам обработки Waves и позволяет использовать сотни плагинов компании в реальном времени с минимальной задержкой.
Ключевые возможности:
- до 128 каналов ввода-вывода между WING и сервером SoundGrid;
- задержка обработки менее 1 мс;
- доступ ко всей библиотеке плагинов Waves: эмуляции классических консолей, компрессоры, эквалайзеры, ревербераторы;
- возможность записи многодорожечно через SoundGrid Recorder;
- резервирование через второй сервер SoundGrid.
Где применяется: концертные площадки среднего и крупного размера, гастрольные туры, телетрансляции. Карта особенно ценна для звукорежиссёров, привыкших работать с плагинами Waves и желающих перенести студийный workflow на живую сцену.
MADI-карты: для трансляций и крупных систем
Для работы в телевизионных и трансляционных средах доступны MADI-карты (Multi-channel Audio Digital Interface). Стандарт MADI позволяет передавать до 64 каналов аудио по одному коаксиальному кабелю BNC или оптическому волокну на расстояния до 100 метров (коаксиал) и 2 км (оптика).
Ключевые возможности:
- 64 канала 24 бит / 48 кГц по одному кабелю;
- поддержка SMPTE и ANSI стандартов;
- совместимость с оборудованием Riedel, Lawo, Studer, Calrec;
- возможность работы в режиме точка-точка без сетевой инфраструктуры.
Где применяется: телевизионные трансляции, OB-фургоны, крупные фестивали с распределённой инфраструктурой, объекты с уже существующей MADI-проводкой.
SDI-карта: базовая комплектация
По умолчанию WING COMPACT может поставляться с SDI-картой, которая добавляет два порта Serial Digital Interface. Этот стандарт распространён в телевизионной индустрии и позволяет встраивать аудиоканалы в видеосигнал.
Ключевые возможности:
- встраивание до 16 аудиоканалов в SDI-видеопоток;
- совместимость с профессиональным видеооборудованием;
- синхронизация аудио и видео без дополнительных задержек.
Где применяется: телестудии, стриминговые площадки, видеопродакшн, где аудио должно идти в одном потоке с видео.
Двойной SD-рекордер: 64 дорожки без компьютера
Одна из самых практичных особенностей WING COMPACT - встроенный двойной SD-рекордер, который не требует установки дополнительных карт. Два слота для SD-карт позволяют:
- записывать до 64 аудиодорожек одновременно в формате WAV 48 кГц / 24 бит;
- использовать вторую карту как резервную (автоматическое дублирование);
- воспроизводить многодорожечные плейбэки прямо с карты;
- ставить маркеры для навигации по записанным позициям песен;
- проводить виртуальные саундчеки - записать концерт и потом «прогнать» его через пульт без музыкантов.
Для записи рекомендуется использовать карты класса UHS-I U3 объёмом от 64 ГБ. Одна такая карта вмещает примерно 4 часа 64-дорожечной записи.
USB Type A: быстрая запись на флешку
Разъём USB Type A на верхней панели пульта предназначен для оперативной записи и воспроизведения. В отличие от SD-рекордера, он работает с обычными USB-флешками и поддерживает до 4 каналов одновременно.
Типичные сценарии использования:
- запись основного стереомикса (L/R) для отчёта или архива;
- воспроизведение фонограмм, джинглов, отбивок между номерами;
- быстрый перенос аудиофайлов между объектами.
Поддерживаются форматы WAV и MP3. Флешка должна быть отформатирована в FAT32.
USB Type B: 48-канальный интерфейс для DAW
Разъём USB Type B превращает WING COMPACT в полноценную 48-канальную звуковую карту при подключении к компьютеру. Это отдельный «слот» в функциональном смысле, хотя физически представляет собой стандартный USB-порт.
Возможности:
- 48 каналов ввода и 48 каналов вывода 24 бит / 48 кГц;
- работа с любой DAW: Cubase, Logic Pro, Pro Tools, Reaper, Studio One, Ableton Live;
- режим DAW-контроллера с поддержкой протокола Mackie Control Universal (MCU);
- моторизованные фейдеры WING COMPACT управляют каналами DAW;
- не требует установки дополнительных драйверов на macOS (class-compliant), для Windows нужен официальный драйвер Behringer.
Это делает WING COMPACT универсальным инструментом: на сцене он работает как концертный микшер, в студии - как контроллер и аудиоинтерфейс.
Рекомендуем обратить внимание на эти товары
~16%
~16%
Как выбрать карту расширения под задачу
Выбор карты зависит от того, в какой среде работает пульт. Вот практические рекомендации:
| Сценарий работы | Рекомендуемая карта | Причина выбора |
|---|---|---|
| Инсталляция в конференц-зале или театре | WING-DANTE | Интеграция с Dante-сетью объекта, подключение IP-микрофонов и матриц |
| Концертный тур с плагинами Waves | WING-WSG | Доступ к библиотеке Waves, многоканальная запись через SoundGrid |
| Телетрансляция, OB-фургон | MADI | Совместимость с трансляционным оборудованием, передача на большие расстояния |
| Видеопродакшн, стриминг | SDI | Встраивание аудио в видеосигнал |
| Мобильная работа, клубы, свадьбы | Без дополнительной карты | Достаточно встроенных AES50, SD-рекордера и USB |
Важные нюансы при работе со слотами
При установке и использовании карт расширения стоит учитывать несколько моментов:
- Прошивка пульта. Перед установкой новой карты убедитесь, что на WING COMPACT установлена актуальная версия прошивки. Behringer регулярно выпускает обновления, добавляющие поддержку новых функций карт.
- Питание. Все карты расширения питаются от самого пульта, внешнее питание не требуется.
- Горячая замена. Карты не поддерживают горячую замену - установку и извлечение нужно производить только при выключенном питании.
- Имя и иконка источника. После установки карты новые входы автоматически появляются в списке Sources и могут быть назначены на любой FlexChannel одним нажатием.
- Совместимость с X32. Карты расширения WING не совместимы с микшерами серии X32 - у них разные физические разъёмы и протоколы.
Слоты расширения превращают Behringer WING COMPACT из просто хорошего концертного микшера в универсальную платформу, способную работать в инсталляциях, на телетрансляциях, в студиях и на гастрольных турах. В базовой комплектации пульт уже предлагает впечатляющий набор: AES50, двойной SD-рекордер, 48-канальный USB-интерфейс. А при необходимости добавить Dante, Waves SoundGrid или MADI - достаточно установить соответствующую карту в единственный слот расширения.
Все карты расширения для Behringer WING COMPACT, а также сами микшеры, доступны в магазине DMS-Online с официальной гарантией и консультацией по подбору конфигурации под ваш объект.
